MVP240

MVP系列設計原理

*WST系列雙極直聯高速旋片式真空泵,以創新設計,精良的制造,滿足客戶的需求,填補其他產品在較大抽速的空白

*構造由上蓋,油箱,電機支座,泵芯組成,配置上逆閥保護真空泵和真空系統,效率高,易操作及維修方便.

*真空泵泵體和電機為直連,電機旋轉的同時帶動轉子旋轉.轉子旋轉的同時圓心力作用下轉子槽內的兩個旋片接觸棒體內側壁旋轉.旋片槽通道通過的氣體,排氣閥回轉的同時壓縮氣體.

壓縮氣體打開排氣閥通過排氣口排出去.運動的部位提供真空油起到潤滑和密封作用.

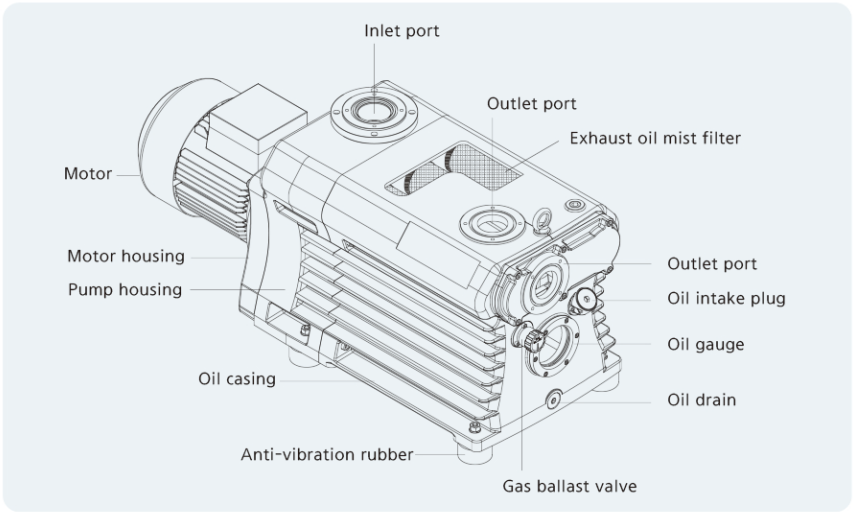

產品外形圖

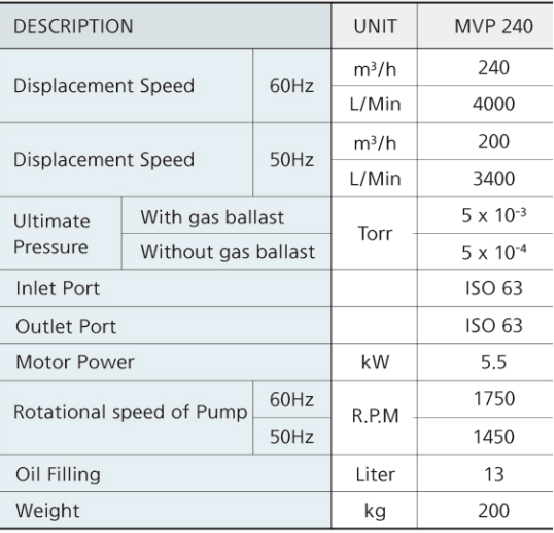

產品參數

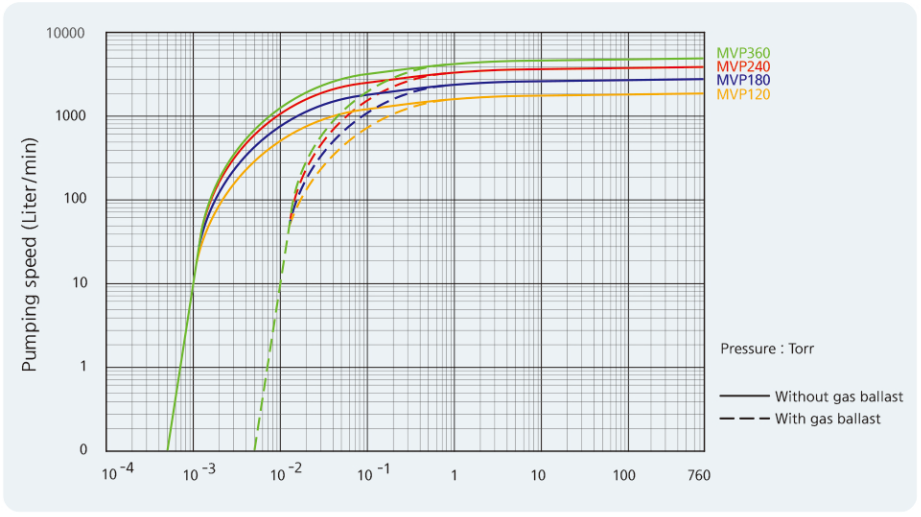

產品抽氣曲線圖

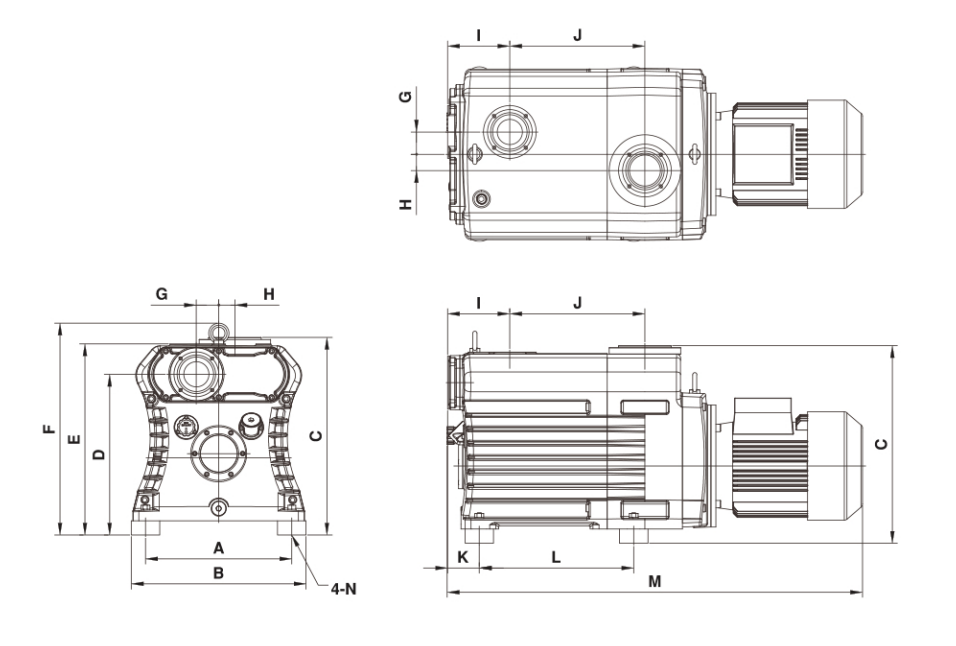

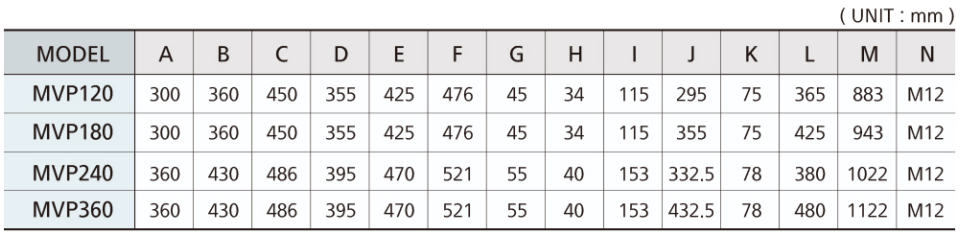

產品尺寸
