電阻式觸摸屏
磁控濺射卷繞式鍍膜機-電阻式觸摸屏的主要兩大原材料是上層的ITO膜和下層的ITO玻璃,它們占觸摸屏材料成本的一半以上,電阻式觸摸屏的總可見光透過率一般在80%左右。

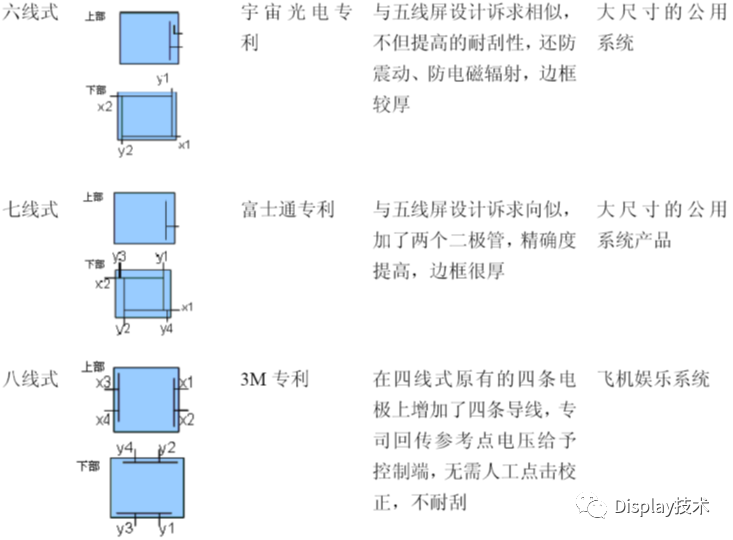

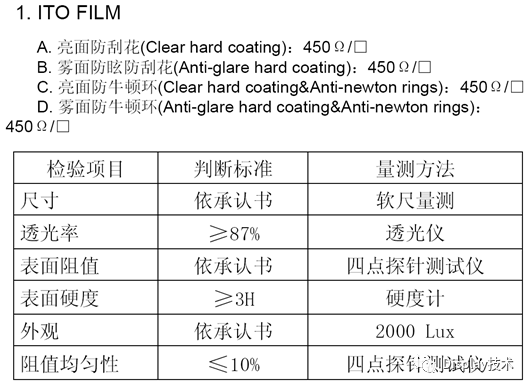

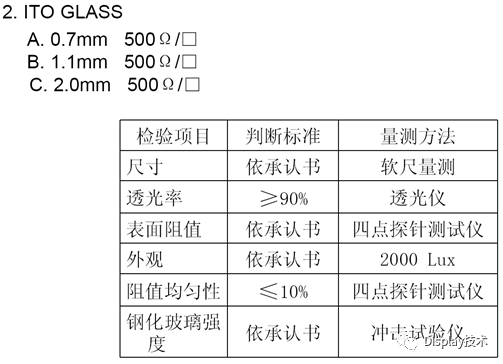

電阻式觸摸屏主要材料規格要求

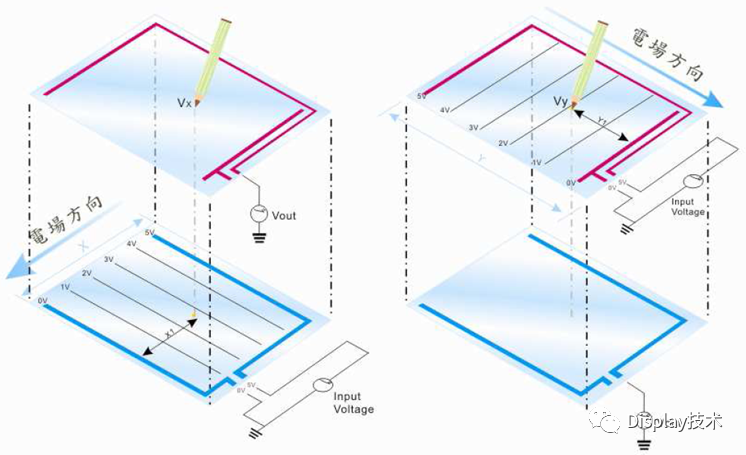

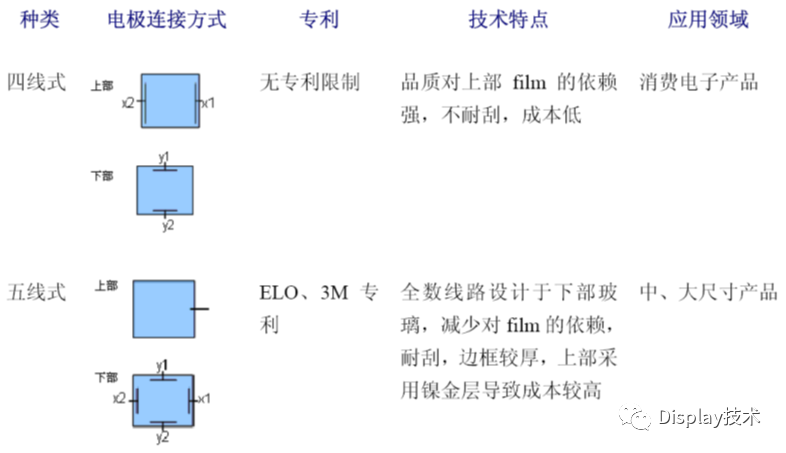

四線電阻式觸摸屏定位原理

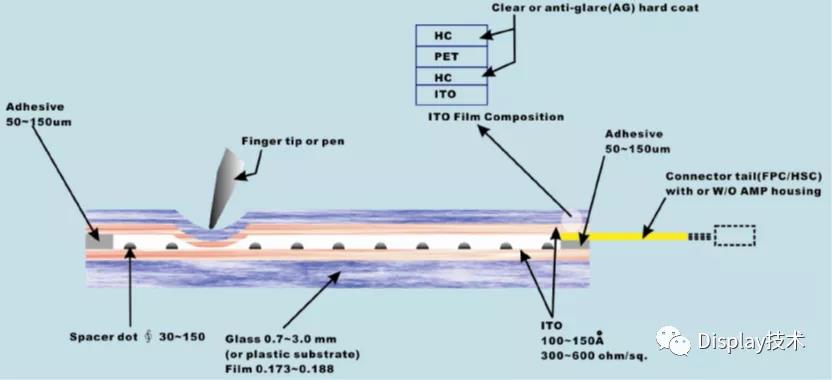

電阻式觸摸屏實物圖
A)電阻觸摸屏ITO玻璃面的處理分為:
1.ITO玻璃區域劃分
2.ITO玻璃側ITO刻蝕
3.玻璃上印刷Spacer
4.印刷玻璃面Ag線
5.玻璃印刷絕緣膠ins-1
6.玻璃印刷絕緣膠ins-3

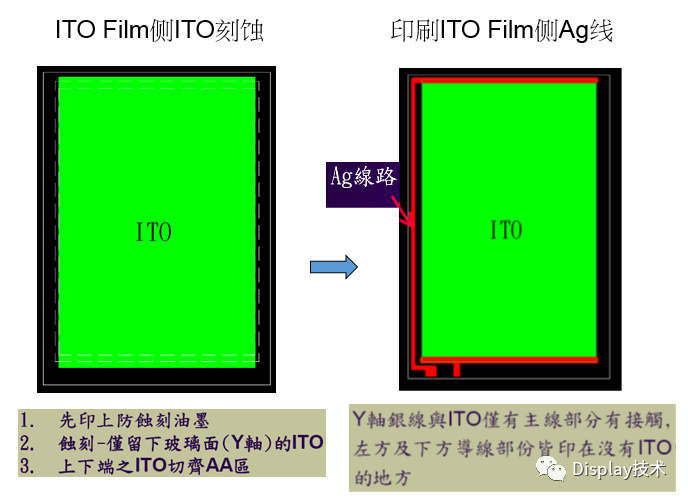

B)電阻觸摸屏ITOFilm面的處理
C)電阻觸摸玻璃與Film貼合
電容式觸摸屏

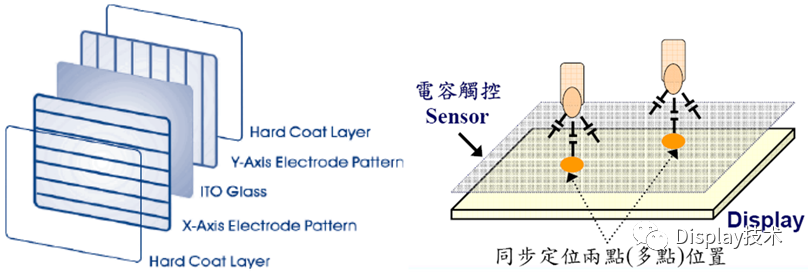

投射電容式觸摸屏結構、原理
在兩個不同導電基材上(或同一導電基材的正反兩面),分別有平行的X導線與Y導線;導線相互垂直但卻不在同一表面,每個X、Y相交處即形成一電容節點。對導電基材上的導線(驅動線driverline)供以特定振幅與頻率的交流電壓,另一組導線此時即形成回路以偵測電容改變量(感應線senseline)。
操作時控制器交互提供電壓至其中一組導線,使每個節點上的電容耦合(coupling)造成驅動線和每一相交的感應線有微小電流;當手指接近一個或多個節點時,會吸走部份電流,進而改變了節點上的電容值??刂破鹘换呙韪袘?yīng)在線每個節點電容值改變,利用3個以上電容改變的節點來估計觸動的實際位置。
投射電容式觸摸屏比較大的優勢是觸動無須直接接觸、支持多點觸控,面板可置于透明基材下方而得到良好的保護,觸動可經由手指或特殊筆,即便是帶著手套亦可以使用投射電容式面板。投射電容觸摸面板的中心工藝是雙面ITO玻璃多層膜制程。

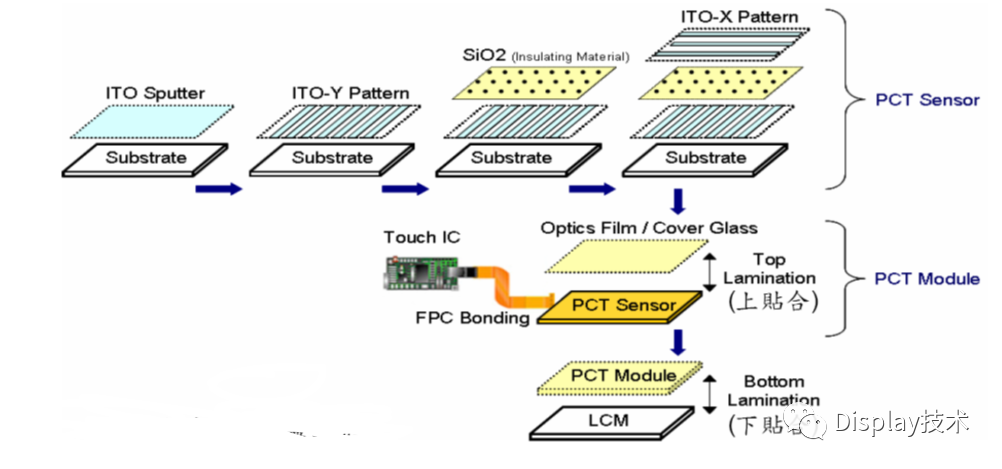

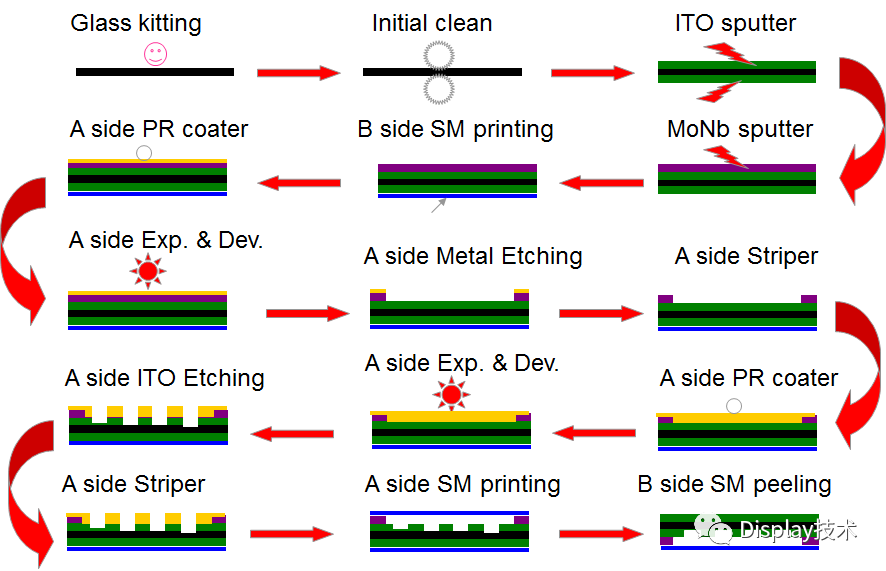

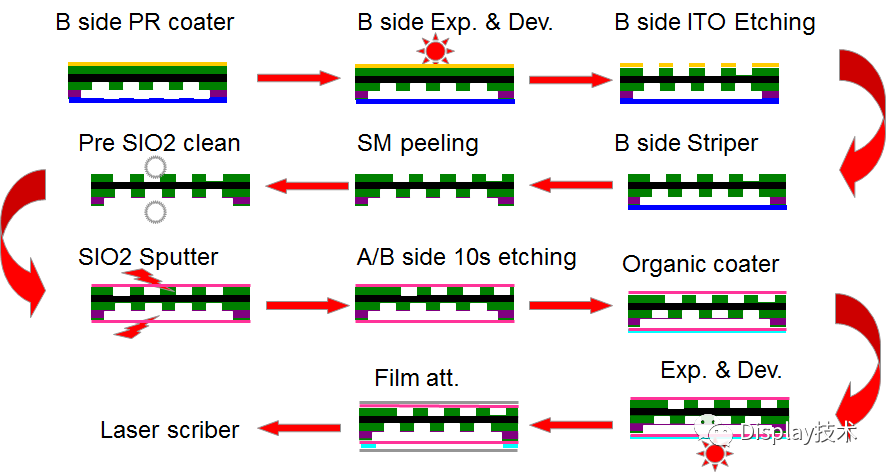

雙面ITO玻璃制程
電容觸控面板另一種ITO制程

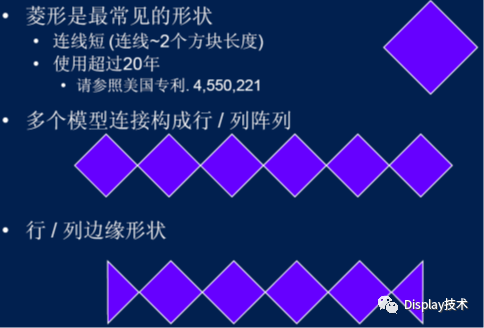

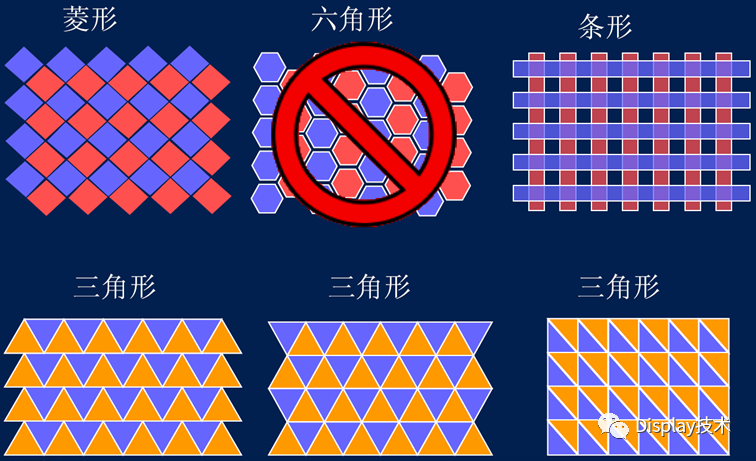

ITO圖形形狀

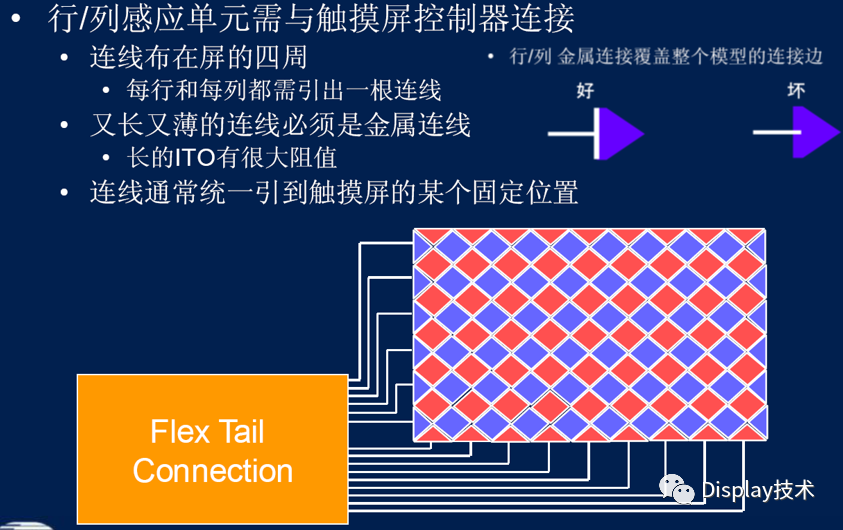

原則:圖形之間的相互連線避免過長,連線太長,掃描電阻大,掃描時間長;通常菱形是比較常見的圖形形狀。

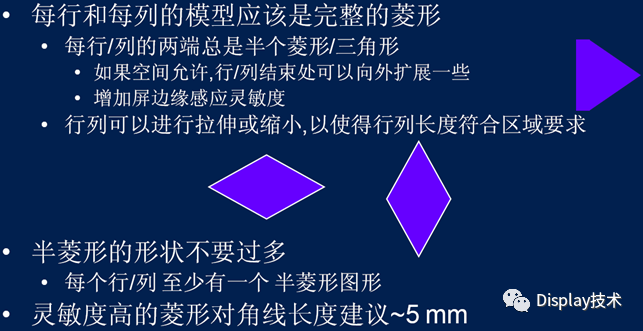

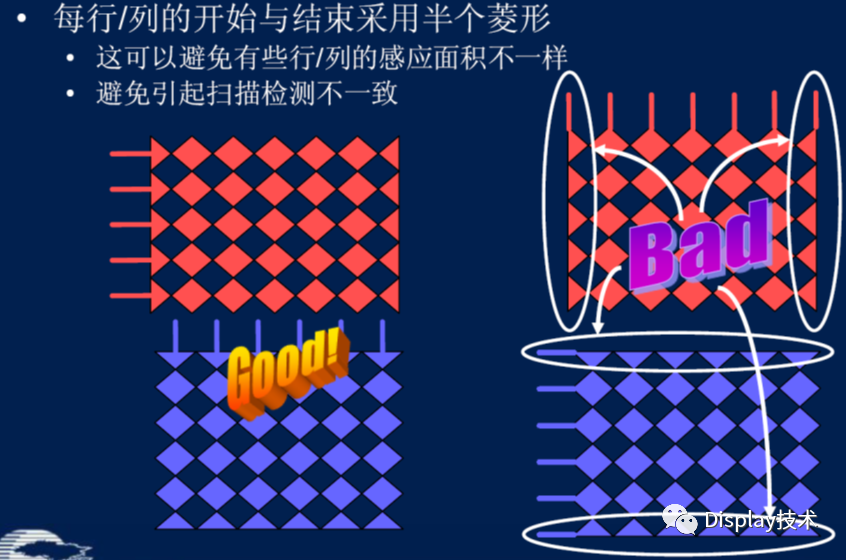

3.5 菱形ITO圖形的具體要求

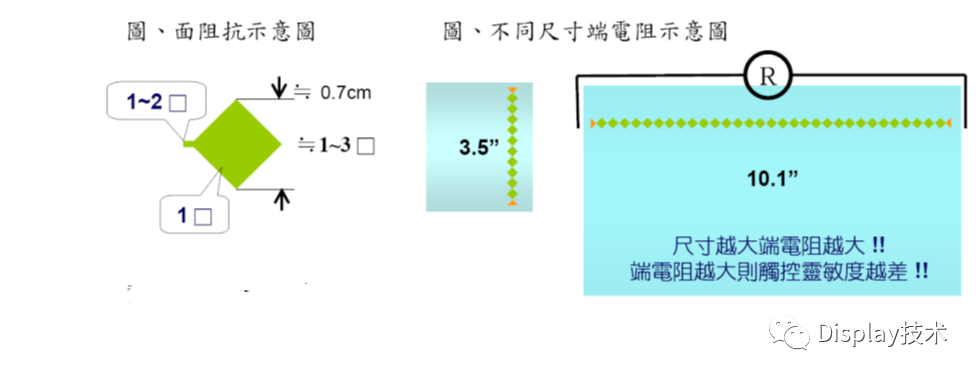

觸控面板大尺寸化對ITO鍍膜質量要求更高
端電阻取決于ITO面阻抗值、pattern長度及長寬比例
ITO pattern端電阻值愈小,則電容感應訊號愈強&IC處理反應時間愈短
質量較佳的電容式觸控解決方案取決于TouchIC感測及pattern設計
現階段應用于2.8”Film-Type Sensor之ITO-Film面阻抗值約300Ω/□

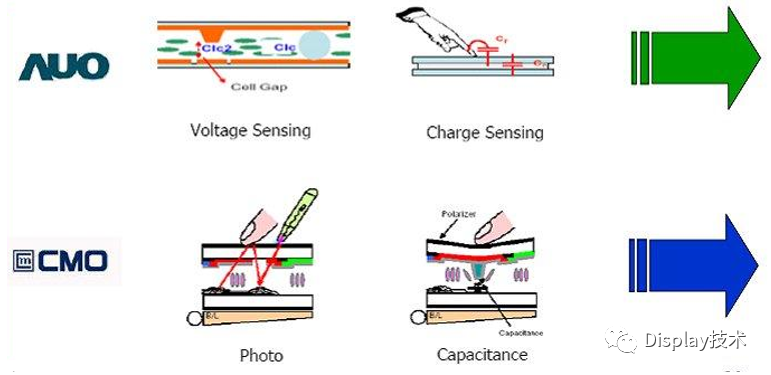

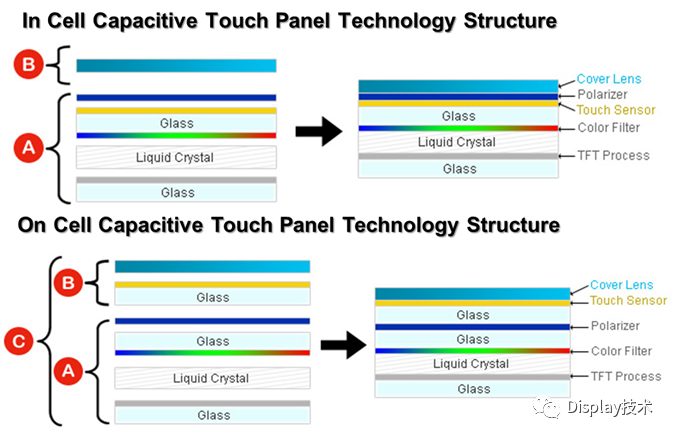

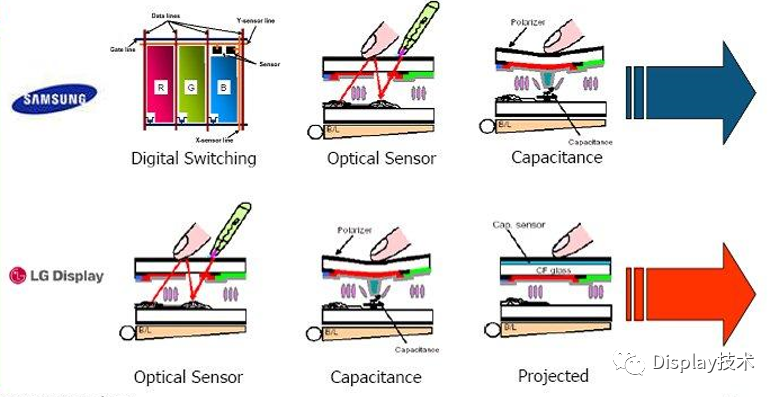

內嵌式多點觸控面板
所謂內嵌式多點觸控面板(In-CellMulti-Touch Panel),是指觸控功能直接整合于面板生產制程中,不需校正,不必再加一層觸控玻璃,從而可維持原面板的薄度只是2.2mm,相對輕薄,且光能利用率更高。具體是在先前TFTLCD 用ITO電極的基礎上,再加上一層ITO作為電容觸控層,這是在TFTLCD工廠現有設備制程上非常容易實現,只是由于TFT本身噪聲非常高,對電容感測控制電路有干擾,使得大面積In-CellMulti-Touch Panel難度更高。

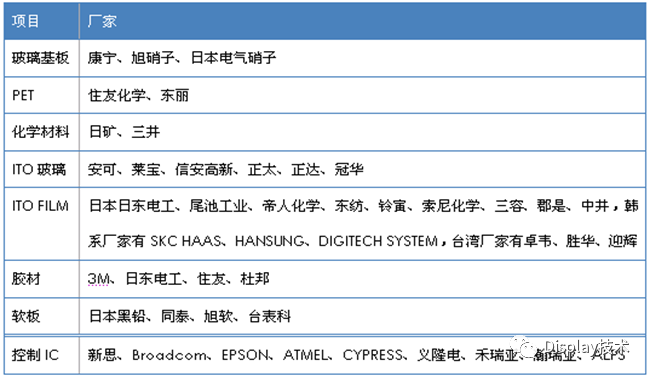

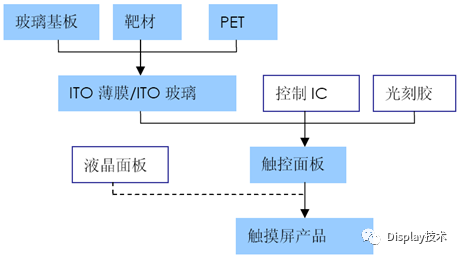

電阻/電容式觸摸屏供應鏈
