磁控濺射卷繞式鍍膜機-本節講述 Array 完成后屏上其他部分的布局與設計

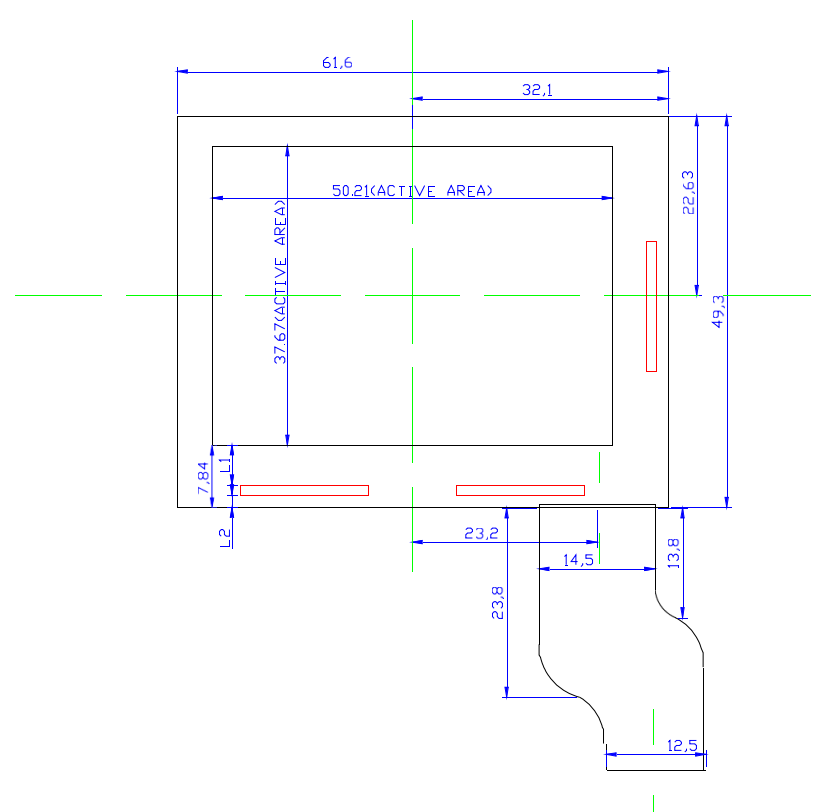

    2.5 inch 屏的實例布局如下所示：

上圖為 61.6×49.3 的玻璃基板布局示意圖。中間為 50.21×37.67 的有效領域，即 Array圖形部分。下端及右側 3 個矩形為 IC 所在位置（COG）。右下方為 FPC。

圖中所標注尺寸為典型情況，實際尺寸可由客戶提供或與客戶協商決定。

下面詳細解釋各個部分的結構及注意點。

1. 端子

端子部分的剖面如下圖所示（以 passivation 膜在 ITO 之上的工藝為例）。需要注意的是這種同時采用 GM 與 SDM 構成端子的設計。由于配線時很可能要分別使用兩種金屬，如果采用單層金屬可能造成相鄰端子高度不同而導致與外部接觸不良。而雙層金屬端子設計又使端子處結構復雜，且接觸面較多接觸電阻增大，應根據實際情況決定。端子的實際面積由 passivation 膜的開口決定，這一點在制圖時應加以注意。

IC 的端子可以根據 IC 說明書上的管腳尺寸圖進行制圖，F(xiàn)PC 的端子則根據客戶的要求，或者選用標準品 FPC。測試用的端子由使用的測試探針決定大小。

2. 配線

配線主要分兩部分：

a. 陣列中 Source 線與 Gate 線引出點至 IC 輸出端子的走線要求是調整線寬使每條走線的電阻相同，以使電路的延時相同。

b. FPC 端子至 IC 輸入端子的走線目標是減少延時，可以把線寬做的較大。不特別要求電阻相同。注意電源線、地線都應該做的較寬，電壓差較大的走線之間要增大間距，以減少電蝕現象的發生。

2. 短路環（Short Ring）

短路環的設計是為了解決靜電破壞（ESD）的問題。常用的短路環有兩種類型：

a. short ring

用一條金屬線將 Gate Line 和 Source Line 連接起來，達到及時轉移電荷的目的。在 Rubbing 工藝之后將 short ring 消去。例如可以將 SR 做在玻璃邊緣，消去時可以采用打磨方式或在倒角時去除。

采用哪層金屬則由實際工藝中 ESD 發生很嚴重的工序決定。用在此工序之前的金屬層做 SR。一般采用 source metal 居多。

b. Diode Ring

DR 的原理圖如上。Vin 過高或過低時二極管均導通放電。右方圖為 TFT 構成二極管，使用時將所有 GL、SL 的 Vh、Vl 全部連接即可。DR 既可以在工藝過程中防 ESD，又可以在產品使用過程防干擾，不需要在工藝結束時去除。

3 .Mask 配置

講述 mask 版上的對位 marker，以及屏圖形在 mask 版上的排列。

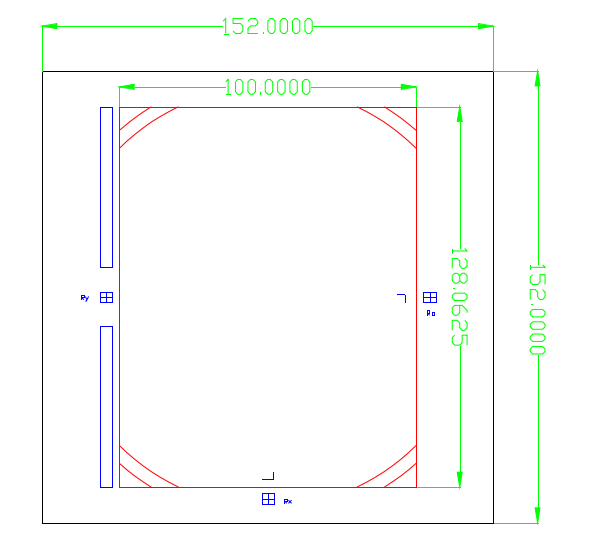

這是一塊 NSR L1001G 使用的 mask 示意圖。尺寸為 152（±0.4）mm×152（±0.4）mm。型號不同的曝光機 mask 可能不可以通用。中間的矩形是 100×128 的有效范圍。比較大曝光范圍為 150.15?,精度范圍是 141.42?.左側兩個條形是 mask 識別用條形碼。

a. Marker

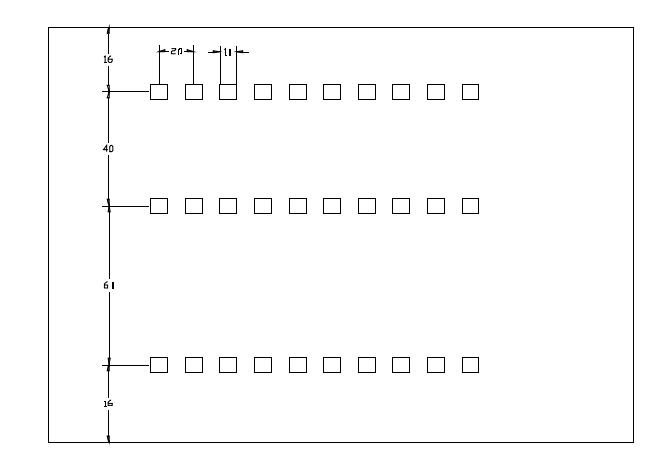

RxRyRθ三個marker是露光機固有的，做mask的廠家有資料，不需要設計。需要設計的是圖中有效范圍下方及右側 Px 和 Py 兩個 marker，這是分布曝光時對位用的 marker。下圖就是 PxPy 的構造圖，其中每排矩形必須在 500 個以上。

曝光機對位時采用兩個相對距離固定的鏡頭來捕捉 marker，在一塊基板上只要有一對marker 距離滿足要求就可以正常工作。所以 PxPy 沒有固定的位置，只要設計結果滿足上述要求就可以。

當采用以 GM 層為基準對位時，只需要在 GM 層做出這兩個 marker。若采用鄰層對位則必須每層 mask 都有 marker 圖形。

b. 屏在 mask 上的排列

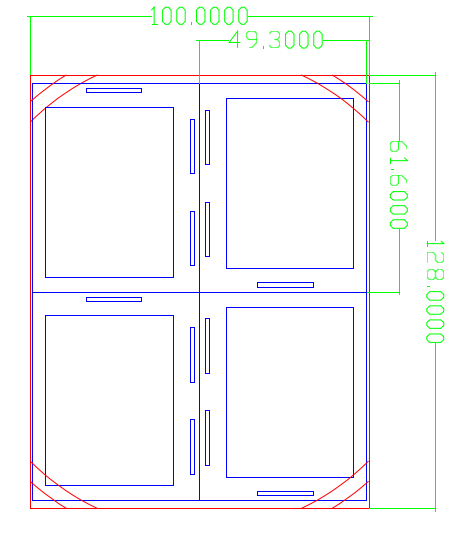

以 2.5inch 屏為例，布局圖如下：

排列時盡量使圖形全部進入精確區域。不充分曝光可能導致刻蝕不徹底，引起粉塵污染導致不良。

注意屏排列時在某一方向上必須一致，以方便裂片后整條灌注液晶。在邊緣空隙處可加入 TEG 圖形和基板對位 marker。
