硅是一種重要的半導體集成電路材料,但由于硅是間接帶隙材料,發光效率低,為了在硅片上實現光電集成,在過去的幾十年,人們開展了大量硅基發光材料和器件的研究工作,如在硅襯底上集成II-V族發光材料,或者制作多孔硅等。近年來,在硅襯底上制作OLEDs (Organic light emitting diodes,有機發光二極管),為硅基光電集成開辟了一條新道路。而且,硅基OLED可利用成熟的CMOs技術,可在單個芯片上集成密度高且復雜的電路,從而提供了單芯片顯示系統(soC, System On Chip)的解決方案。

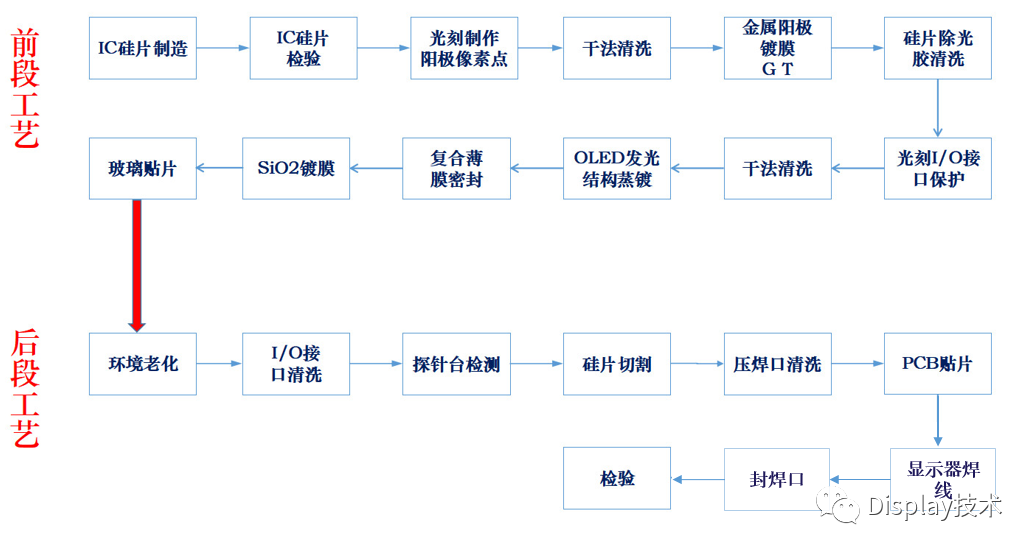

硅基OLED微顯示器件區別于常規利用非晶硅、 微晶硅或低溫多晶硅薄膜晶體管為背板的 AMOLED器件，它以單晶硅芯片為基底，像素尺寸為傳統顯示器件的1/10，精細度遠遠高于傳 統器件。 單晶硅芯片采用現有成熟的集成電路CMOS工藝， 不但實現了顯示屏像素的有源尋址 矩陣，還在硅芯片上實現了如SRAM存儲器、T-CON等多種功能的驅動控制電路,..減少了 器件的外部連線，增加了可靠性，實現了輕量化。

與傳統的AMOLED顯示技術相比，OLED微顯示技術有以下突出特點：

1) 基底芯片采用成 熟的集成電路工藝，可通過集成電路代工廠制造，制造良率更是..高于目前主流的LTPS 技術。

2)采用單晶硅， 遷移率高、 性能穩定， 壽命高于AMOLED顯示器。

3)200mm×200mm的OLED 蒸鍍封裝設備就可滿足制造要求(與8英寸晶圓尺寸兼容)，而不像AMOLED需要追求高世代產 線。

4) OLED微顯示器體積小，非常便于攜帶，并且其依借小身材提供的近眼顯示效果可以 與大尺寸AMOLED顯示器相媲美。

與其他微顯示技術相比，OLED微顯示技術亦具有不少優點：

1 ) 低功耗， 比LCD功耗 小20%，電池重量可以更輕。

2) 工作溫度寬，LCD不能在極端溫度如0℃下工作，必須額外加熱元件，而在高溫下又必須使用冷卻系統，所有這些解決方案都會增加整個顯示器的重量、 體積和功耗。而OLED為全固態器件，不需要加熱和冷卻就可以工作在-46℃~+70℃的溫度范 圍內。

3 ) 高對比度，LCD使用內置背光源，其對比度為60:1，而OLED微顯示器的對比度可 以達到10,000:1。

4) 響應速度快，OLED像素更新所需時間小于1μs，而LCD的更新時間通 常為10~~15ms，相差了1,000到1,500倍，OLED的顯示畫面更流暢從而減小視疲勞。

所以以上特點就使得 硅基OLED顯示屏將是下一代VR的主要顯示方案。

硅基OLED是將半導體和OLED結合的一種顯示技術，具有高亮度、高對比度、高PPI、高集成度、低響應時間及低功耗等等特性，特別適合AR/VR等近眼設備。如與移動通訊網絡、衛星定位等系統聯在一起則可在任何地方、任 何時間獲得精確的圖像信息，這在..、航空、航天乃至單兵作戰等..應用上具有非常重 要的價值。硅基AMOLED微顯示器能夠?yàn)楸銛y式計算機、無線互聯網瀏覽器、便攜式DVD、 游戲平臺及可戴式計算機等移動信息產品提供高畫質的視頻顯示。頭盔顯示器將是21世紀數字化戰場下一代步兵的得力工具， 是實現單兵作戰系統中信息化的重要組成部分。硅基AMOLED頭盔顯示器可用于海、陸、空三軍軍械的戰場裝備，基于虛擬現實軍 事訓練、戰事模擬訓練等。

現階段國內外研發生產狀況：

目前全球從事開發、生產OLED 微顯示器的廠商并不多， 主要集中在歐美國家， 包括 美國eMmgin公司、英國Micro Emissive Displays(MED) 公司、德國Fraunhofer IPMS研究機 構、法國Micro OLED公司、日本索尼以及中國云南北方奧雷德。其中eMmgin是全球..進 入OLED微顯示領域的廠商，也是目前為止推出產品一般多、規模..、技術一般為先進的一家 廠商。盡管國內廠商在微顯示方面做出了一定的努力，并獲得了相應的成果，但歐美廠商在 OLED微顯示的..與創意等領域內仍然保持了相當?shù)膬?yōu)勢。

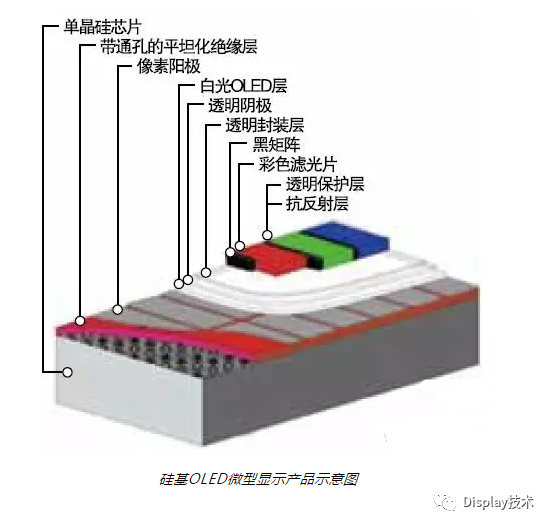

eMmgin 公司..SVGA+OLED微顯示器開始商業化供樣， 至今該公司已經推出了三代OLED微顯 示產品。其第三代產品分辨率達到了1920×(3)×1200，像素尺寸縮至9.6ｕm，產品中還加入了..的設計用以提高對比度、色域等光學性能。圖1是 eMmgin公司的硅基OLED微顯 示器件結構示意圖。該器件采用了頂發射OLED技術，以白光透過彩色濾光片的方式實現全彩， 配合薄膜封裝技術在制作彩色濾光片時對OLED器件形成保護。

MED公司推出的eyescreen技術是在CMOS襯底上將P-OLED和顯示驅動電路整合在一 起，從而在同一芯片上實現圖像大小調整等更多功能。eyescreen可提供..的圖像質量 (QVGA分辨率(320×240，230K像素點))和..功耗，對角線像素?cái)?shù)組的間距.為0.24英寸 （6mm） ；集成了顯示驅動電子電路和數字視頻接口，可直接無縫集成多系統，使得產品設計 師能夠開發更小、更輕的產品。

MicroOLED公司參與研發成功HYPOLED OLED微型顯示器，顯示區有 效面積為7.68 × 5.762 mm， 具有VGA(640480)分辨率。整個芯片采用0.18μm制程 CMOS工藝制造，..電壓與數字I/O電壓為1.8V，OLED負向偏壓值..為-5.5V，可提供 10,0002/mcd的單色以及10,0002 /mcd的全彩畫面。該顯示器基于頂發光（Top-emitting） PIN結構的OLED技術。

奧雷德開發了0.5英寸、0.6英寸、0.97英寸SVGA(800×600)硅基AMOLED微型顯示器， 具有全彩色、單色白光、單色綠光、單色紅光等規格型號。 其硅基襯底采用0.18μm CMOS 技術，集成了全數字視頻信號處理及804×3×604個驅動單元等電路。0.5英寸的像素尺寸達 到了12.6μm×12.6μm，與eMagin公司第二代產品接近。全彩微顯示像素采用垂直RGB 條狀排列，可廣泛應用于各種近眼顯示系統中。2010年，該公司的0.5英寸產品開始批量生產。

BOE公司擬投資建設12英寸OLED微顯示器件生產線項目，主要產品為0.99英寸、1.31英寸OLED微顯示器件，設計產能為12寸晶圓1萬片/月。項目總投資為34億元，分三階段實施。

視涯科技（以下簡稱：“視涯”）作為一家半導體顯示技術公司，公布開發中的兩款硅基OLED顯示屏同時點亮。其中一款是目前全球..尺寸、一般高分辨率的硅基OLED顯示屏，該款顯示屏的尺寸為1.03”，分辨率為Real RGB 2.5K x 2.5K，PPI超過3500，亮度達到3000 nits，屬于高亮度半導體顯示產品。與此同時，視涯還開發了一款尺寸為0.72”，分辨率為1920 x 1200，MIPI接口的微顯示屏。

延伸知識

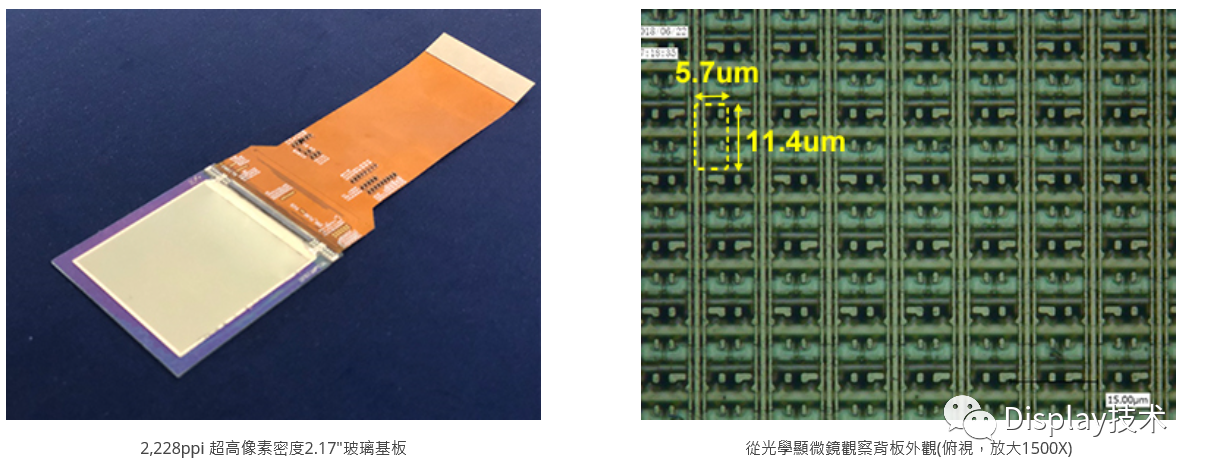

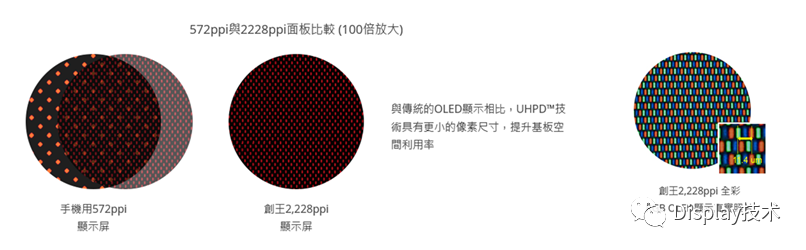

UHPD 超高像素密度技術：創王自主研發的UHPD技術是在玻璃基板上開發的RGB AMOLED顯示。該技術通過獨特的次微米TFT技術、OLED圖案化技術，在單位面積中插入更多像素，消除VR/AR紗窗效應，使畫質更加清晰，提供完美沉浸體驗。

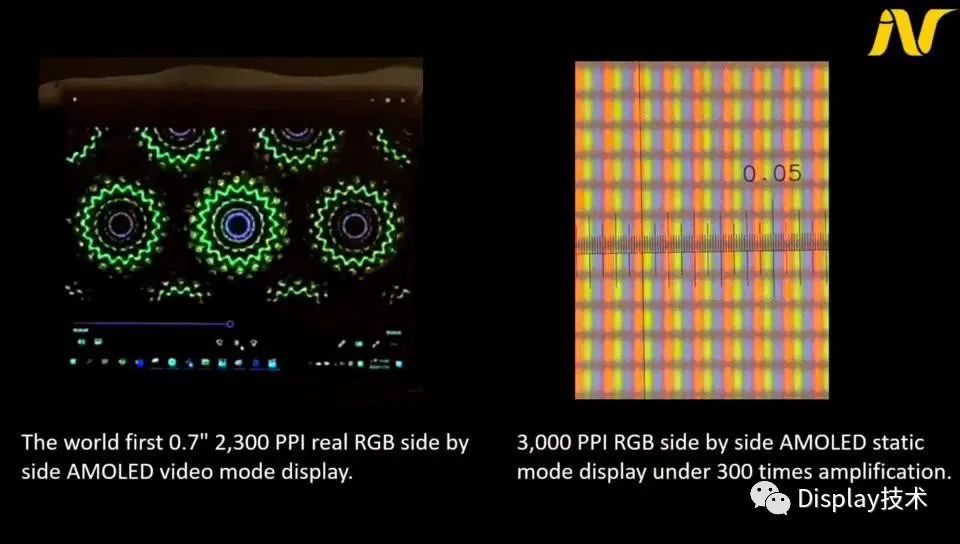

..顯示技術開發商創王光電日前點亮了一款可用于AR智能眼鏡的AMOLED顯示器。據介紹，這是款0.7英寸、2300PPI、真實RGB并排AMOLED顯示器，同時是公司..實現視頻模式。值得一提的是，這家公司先前曾開發出靜態模式的3000PPI顯示器。
